Просто уложить трубы - дело нехитрое. А вот собрать их так, чтобы не сорвало при первом пуске - тут уже без фланцев не обойтись. Эти ребята держат систему. Незаметные, но ключевые. Особенно когда речь о нержавейке: AISI 304, 316, отечественная 12Х18Н10Т (аналог 321) - все это не просто красивые маркировки, а вопрос стойкости и надежности. А потому лучше разузнать про тип исполнения фланцев заранее, чтобы в будущем не возникало вопросов типа «а почему же оно сорвало?»
Что такое фланец?
Берем трубу. К ней нужно что-то присоединить: другой отрезок, клапан, насос, кран и т.д. Естественно, можно попробовать приварить, и во многих случаях это лучшее решение. Но что, если в будущем планируется модернизация системы?
Вот тут и нужен фланец. Это плоское кольцо с отверстиями под болты, которое плотно прижимается к ответной части. Между ними находится прокладка для фланцев, герметизирующая соединение, благодаря чему система держит давление, а также не пропускает и не пускает внутрь ничего лишнего.
В случае с нержавейкой, все это работает в химии, пищевке, водоснабжении, вентиляции, фарме. Везде, где по трубам гоняют что-то жидкое, горячее и «агрессивное». А если еще и санитария важна - тут только нержавейка.

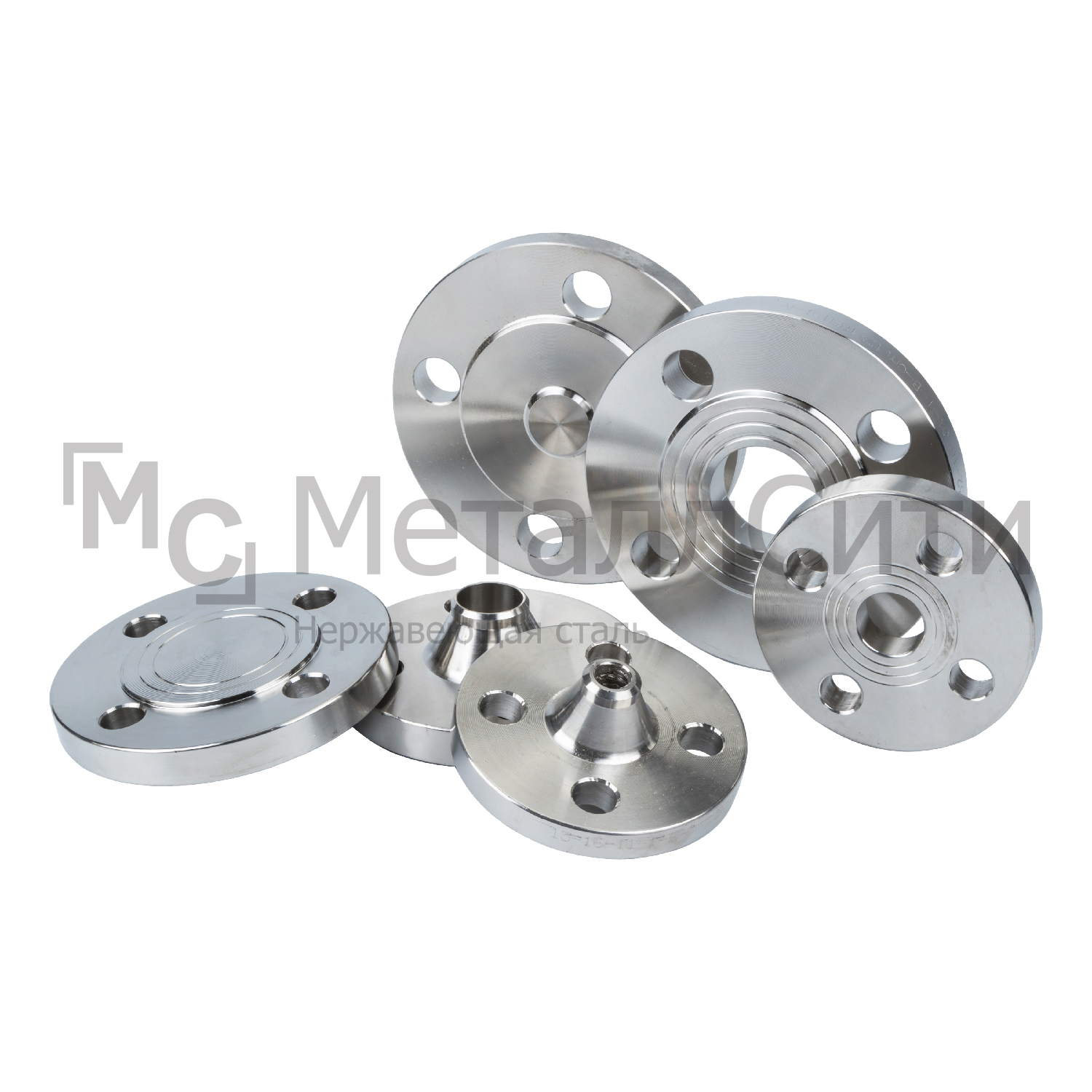

Виды фланцев из нержавеющей стали марок AISI 304 и AISI 316
С нержавейкой не все так просто. Фланцы бывают разными по конструкции, и от этого зависит, куда их можно ставить. Условно делят так:
- Плоский приварной. приваривается встык, используется при умеренном давлении. Простой и недорогой;
- Воротниковый. Длинная горловина и сварка встык. Надежнее, меньше рисков с деформацией. Если давление высокое - только такой;
- Резьбовой. Монтируется без сварки, просто накручивается. Удобно, если система разборная и не хочется тратить время;
- Свободный (он же на ободе). Этот фланец не приварен к трубе, просто надевается поверх. Часто ставят на трубы из цветмета, чтобы не портить металл.
- Глухой. Исходя из названия, закрывает трубу. По сути - это крышка, которая держит давление.
Играет роль тут и марка стали. AISI 304 - стандарт, подходит для пищевки, воды, воздуха. AISI 316 - когда все серьезнее: кислоты, щелочи, морская вода. Если сомневаетесь - берите 316, хуже не будет.
Применение нержавеющих фланцев AISI 304 и AISI 316
Фланцы из нержавейки стоят там, где все должно быть чисто, безопасно и на века. Особенно:
- В молочных цехах, пивоварнях, заводах по разливу;
- В фармацевтике, где стерильность превыше всего;
- В химпроме, с его щелочами и агрессивными парами;
- В системах вентиляции, где нужна герметичность;
- В морской и соленой среде, чтобы не сгнило через месяц.
Чтобы сэкономить, некоторые люди выбирают AISI 304. И действительно, оно выходит в разы дешевле. Но если условия тяжелые и важна надежность, то нужно брать AISI 316, не задавая лишних вопросов. Разница в составе, но и в выносливости - тоже.
Типы соединения фланцев
Сам по себе фланец ничего не делает, он работает только в паре. Два кольца, прокладка, болты - все плотно стянуто. А вот как он крепится к трубе - вариантов несколько:
- Приварка встык. Это про воротниковый фланец. Серьезно, надежно, на века;
- Приварка к торцу (внахлест). Проще, дешевле. Есть ограничение в давлении;
- Резьба. Про «быстро собрать, быстро разобрать». Минус - не для высокого давления.
Выбор зависит от давления, среды, удобства обслуживания. И, конечно, от того, сколько раз вы собираетесь разбирать этот узел. Потому что фланец - это не просто «кругляшок с дырками», а элемент, на котором завязано все.
