При сборке разъёмных трубопроводов важно, чтобы соединение было герметичным и удобным для монтажа. Для таких узлов применяется отбортовка нержавеющая для трубы, которая приваривается к её концу и работает вместе со свободным фланцем. Это решение используют там, где требуется надёжная стыковка участков линии с возможностью последующей разборки.

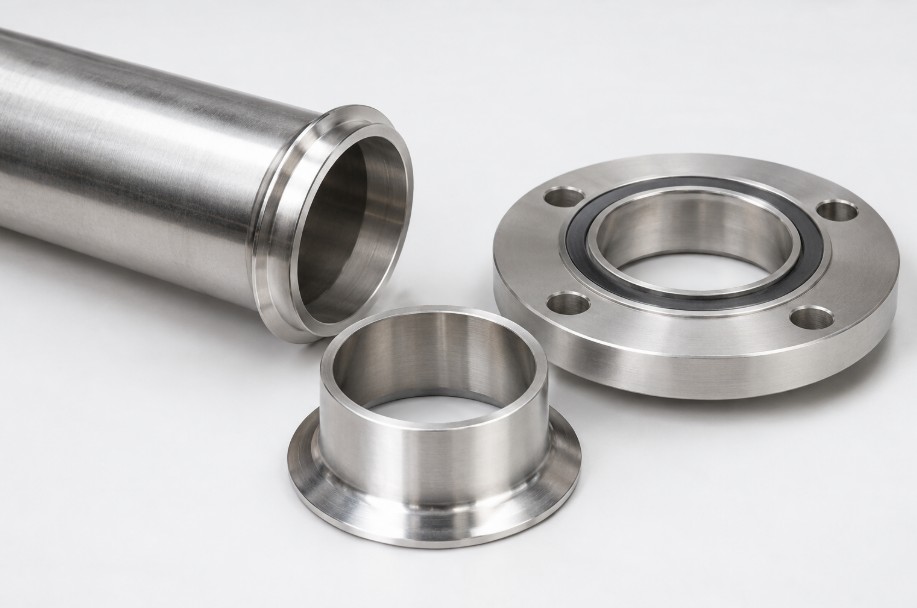

Воротник, бортшайба и отбортовка - названия близкого по назначению приварного элемента. По форме деталь — короткая втулка с расширенным краем, на который опирается свободный фланец. На сайте «МеталлСити» бортшайба, отбортовка и «воротник» также указаны как три названия детали для соединения частей трубопровода.
Различие чаще связано не с принципом работы, а с терминологией поставщика, стандартом и конкретным исполнением. Поэтому при заказе лучше сверять не только название позиции, но и геометрию изделия.
Назначение и функции отбортовок и воротников из нержавеющей стали
Элемент приваривают к торцу трубы, после чего свободная ответная часть прижимает его к сопрягаемой детали через прокладку. Такая схема позволяет поворачивать свободный фланец при совмещении крепёжных отверстий, что упрощает монтаж и обслуживание линии.
При подборе учитывают:
- диаметр трубопровода;
- толщину присоединяемого изделия;
- марку материала;
- рабочее давление;
- тип и размеры ответной детали.
Толщина стенки должна соответствовать условиям эксплуатации и способу сварки. Для крупных типоразмеров дополнительно учитывают вес, поскольку он влияет на сборку и организацию монтажных работ.
Сферы применения отбортовок и воротников из нержавейки
Такие детали применяют в пищевой, химической, фармацевтической и других отраслях, где трубопровод необходимо периодически разбирать для обслуживания или санитарной обработки. Нержавейка ценится за коррозионную стойкость и пригодность для эксплуатации во влажных и технологических средах.
В ассортименте «МеталлСити» представлены приварные воротники AISI 304 и AISI 316. Нержавеющая стальпервой марки подходит для широкого круга стандартных задач, а молибденсодержащую AISI 316 выбирают при более высоких требованиях к защите от коррозии.
Как выбрать нержавеющие отбортовки или воротники под свои задачи
Сначала проверяют наружный размер трубы и совместимость со свободным фланцем. Затем сопоставляют материал детали с рабочей средой, температурой, давлением и требованиями проекта. Для систем, выполненных по российским обозначениям, может применяться 08Х18Н10Т.
Перед заказом полезно проверить маркировку, присоединительные размеры и документацию производителя. Это снижает риск несовместимости компонентов и помогает избежать переделок непосредственно на объекте.
