В очень редких случаях, трубопровод идет строго по прямой. Но чаще всего нужно или обойти колонну, или обогнуть стену, или развернуться на 90 градусов. И все это нужно сделать без потери герметичности системы. Решает эту задачу приварной отвод.
Для тех, кому нужно просто узнать, что такое приварной отвод, поясняем сразу: это отрезок трубы, изогнутый под нужным углом. В магистрали он меняет направление потока, не нарушая целостности системы. А если он еще и из нержавейки - держится долго, не гниет и спокойно переживает перепады температуры, давления и химическую нагрузку.
Но было бы все так просто, мы бы не писали, а вы бы не читали этот текст. А потому, если нужно «погрузиться» в тему, чтобы получить общее понимание об этом элементе системы, мы сделали «очень краткую выжимку» об отводах из нержавейки.

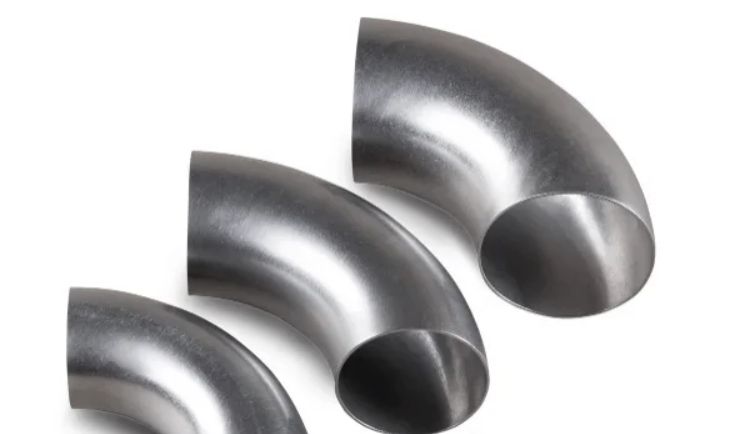

Приварной отвод из нержавейки AISI 304, AISI 316 и 12Х18Н10Т: описание и характеристики
По конструкции все просто – это изогнутый фрагмент трубы. Угол может быть 45°, 90°, 180°, иногда и нестандартный. Подбирается под трассу. Приваривается встык, в идеале - без зазоров, без перекосов, чтобы не было проблем.
Но главное в отводах - это материал, из которого они сделаны. Для «серьезных» задач используют ТОЛЬКО нержавеющую сталь:
- AISI 304: стандартный выбор. Устойчив к влаге, пару, чистящим растворам. Подходит для пищевки, отопления, водоснабжения.
- AISI 316: вариант для более агрессивных условий. Щелочи, соленая вода, пары кислот - держит спокойно за счет молибдена в составе.
Отдельно стоит упомянуть про «отечественный апгрейд» нержавейки - 12Х18Н10Т. По международным стандартам он маркируется как AISI 321 и отличается добавлением титана, который повышает термостойкость и стабильность структуры при сварке. А потому отлично варится, не теряет форму, выдерживает повышенное давление. Часто используется в отоплении, газовых системах, промышленности.
Сами отводы производят горячей штамповкой или гибкой. Главное - соблюдение толщины стенки и геометрии, чтобы не было завихрений и напряжений. Поверхность - без окалины, желательно с равномерной шлифовкой (если система строится для пищевки или фармы).
Еще нюанс: хорошая сварка отводов - это половина успеха. Плохой шов или несоосность дадут течь или турбулентность в потоке. Поэтому важно не только что покупать, но и кто монтирует.
Сферы использования отводов из нержавеющей стали марок AISI 304, AISI 316 и 12Х18Н10Т
Отвод - элемент скромный, но встречается в каждом втором трубопроводе:
- В пищевой промышленности - в пастеризаторах, CIP-мойках, системах разлива;
- В фармацевтике - там, где нужны плавные повороты без риска загрязнений;
- В системах отопления и ГВС, особенно на объектах, где важна надежность;
- На химических и нефтехимических предприятиях, потому что выдерживает агрессивную среду;
- В вентиляционных системах отводы из нержавейки ставят на промышленные зонты, дымоходы, вытяжки;
- В судостроении и морских системах - особенно популярны AISI 316, из-за их стойкости к соленой морской воде.
Приварной отвод удобен тем, что не требует прокладок, гаек, резьб. Все делается сваркой - если грамотно, то получается надежно и, считай, навсегда. Главное - рассчитать угол, подобрать диаметр и марку стали под конкретную задачу. Больше фитингов под сварку для разных задач можно посмотреть в соответствующем разделе каталога Приварные фитинги.
